Évacuation d’eau et réseau d’égout : notre guide

Enrico

Article mis à jour par Enrico le 09 mai 2023 - 5 min de lecture

Évacuation d’eau et réseau d’égout : notre guide

Dans chaque rénovation de salle de bain il y a des étapes à respecter lors de la planification des travaux afin d’éviter tous problèmes, du moins en éviter un maximum. C’est donc également le cas pour la rénovation de salle de bain.

Premièrement, l’installation des appareils sanitaires ne peut être pas envisagée uniquement dans une optique esthétique, en effet ils doivent être placés à des endroits compatibles avec le raccordement de votre système hydraulique.

Tafsquare map

Vous cherchez un entreprise de rénovation de salles de bain pour effectuer vos travaux ?

Tafsquare vous met en relation avec des professionnels de la construction près de chez vous

done Entreprises évaluées

done Comparez plusieurs devis

done 100% gratuit et sans engagement

Essayons de comprendre le bon positionnement des conduites d’eau et d’égout :

Le plan des tuyaux d’évacuation doit être fait de manière à permettre le positionnement des différents éléments sanitaires, qui non seulement occuperont un grand espace, mais devront également respecter certaines règles de distance les uns des autres.

Les WC et les bidets doivent être espacés d’au moins vingt centimètres des murs. De plus, s’ils sont placés avec la douche, la baignoire ou l’évier, ils doivent être à au moins dix ou vingt centimètres des vases et tous les appareils sanitaires devront avoir un espace frontal d’au moins cinquante-cinq centimètres chacun.

Pour les deux systèmes, eau et déchets, vous aurez essentiellement besoin de cinq types d’objets : des tuyaux en cuivre pour les systèmes d’alimentation d’eau, polypropylène ou multicouche avec leurs joints, des tuyaux en PVC avec leurs joints et la colle appropriée, les différents robinets nécessaires, les sanitaires et enfin, les différents outils de maçonnerie nécessaires pour effectuer le travail lui-même.

En ce qui concerne le plan de la tuyauterie, les systèmes de plomberie et de drainage devraient de préférence être conçus en ligne droite et, par conséquent pour augmenter l’efficacité des systèmes, il est recommandé de placer tous les appareils sanitaires le long des murs de la salle de bain.

Normalement, les tuyaux d’eau froide et d’eau chaude couleront le long des murs, tandis que, bien sûr, les tuyaux de drainage commenceront par les drains de votre sanitaire et s’étendront ensuite sur la surface plane, sous votre sol.

En ce qui concerne les mesures sanitaires nécessaires au bon fonctionnement de la plomberie et des systèmes d’évacuation, celles-ci sont plus importantes que tout autre chose en ce qui concerne la hauteur de la pièce qui ne peut être inférieure à deux mètres soixante-dix.

conduit eau

Il existe essentiellement deux types de régimes :

1.      Le système de dérivation.

2.      Le système collecteur.

Le premier des deux est certainement celui qui est le plus utilisé dans le cas de rénovations de salles de bain. Ce type de système est basé sur le raccordement en série de tous les appareils sanitaires au système d’eau de base qui alimente chacun des composants du bain avec l’eau nécessaire. Tout cela est rendu possible par l’utilisation de raccords TEE et un système sera créé dans lequel, lorsque deux robinets sont ouverts en même temps, le débit d’eau des deux robinets sera réduit par rapport à la puissance normale.

Dans ce type de système, dans le cas où le flux d’eau vers un appareil sanitaire doit être interrompu, par exemple en raison de la nécessité d’effectuer des travaux de réajustement, l’alimentation en eau de tous les appareils sanitaires doit être fermée, puisque le tuyau qui alimente les appareils sanitaires est seulement un et il est celui qui passe d’un appareil sanitaire à un autre.

Le second type de système hydraulique est beaucoup plus pratique dans le cadre de travaux, les tuyaux sont en fait différents : chaque sanitaire est alimenté par un tuyau spécifique qui ne se raccorde directement au système d’eau de base. Si vous devez faire des travaux sur le bidet, vous pouvez facilement fermer seulement le tuyau qui apporte l’eau au bidet lui-même, sans affecter les tuyaux qui apportent l’eau à l’autre sanitaire.

Grâce à ce second type de système, il ne sera pas nécessaire d’avoir des joints sous la voie mais seulement ceux qui ne sont pas sur la voie. Même ce détail facilite l’intervention, en effet, en cas de remplacement des articulations, ce qui sera certainement nécessaire avec le temps en raison de l’usure, il ne sera pas nécessaire de casser le mur et le plancher pour les remplacements.

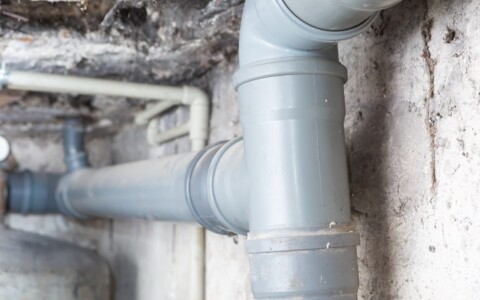

Analysons maintenant les types de tuyaux d’évacuations. Encore une fois, nous avons deux réponses possibles :

1. Système d’échappement à double tuyau.

2.  Système d’échappement monotube.

La différence entre les deux types de systèmes est très simple, dans le premier cas nous avons deux conduites d’eaux usées séparées, celle de l’eau blanche, c’est-à-dire l’évacuation des lavabos et de la machine à laver, et celle des eaux noires (WC), tandis que dans le second cas la conduite des eaux usées est unique.

Évidemment, le meilleur choix est toujours celui du système d’évacuation à double tuyau, en fait, dans le cas d’un tuyau simple, il est très probable que les mauvaises odeurs se propagent à partir des lavabos de la salle de bains, ce qui va aggraver l’hygiène de l’environnement.

Comment faire une installation de plomberie ?

Tout d’abord, vous devez déjà avoir à l’esprit tous les détails de votre future salle de bain, les marques de sanitaires, les types de tuyaux à utiliser, etc… Et vous devez clairement avoir déjà conçu le schéma des systèmes mentionnés ci-dessus.

installation de plomberie

Voici brièvement en quelques points le travail comme il devra être fait :

·        Pose des tuyaux.

·        Préparation des raccordements pour les appareils sanitaires

·        Investigation des pertes possibles.

·        Installation d’appareils sanitaires

·        Fermeture des travaux avec la pose des tuiles sur le chantier et la fermeture des travaux de maçonnerie.

·        Finition et embellissement souhaités.

Enfin, une fois les travaux terminés, il sera nécessaire de communiquer à la municipalité la facilité d’utilisation renouvelée de votre salle de bain par la délivrance d’un certificat de conformité. Celui-ci vous sera délivré par les travailleurs que vous aurez embauchés et qui devront évidemment être qualifiés pour effectuer ce type de travaux afin de pouvoir émettre le document ci-dessus.

Mesure de raccordements hydrauliques de la salle de bain.

En ce qui concerne les dimensions des raccords hydrauliques, vous devrez vous référer aux fiches techniques que vous devez avoir demandées pour l’achat d’appareils sanitaires, il est important de suivre ces directives et d’ajouter l’épaisseur due à la colle et aux carreaux d’environ 1,5 cm.

Tafsquare map

Vous cherchez un entreprise de rénovation de salles de bain pour effectuer vos travaux ?

Tafsquare vous met en relation avec des professionnels de la construction près de chez vous

done Entreprises évaluées

done Comparez plusieurs devis

done 100% gratuit et sans engagement

Vous souhaitez estimer le coût de vos travaux ?

Notre calculatrice en ligne vous aide à avoir une idée du prix des travaux que vous souhaitez réaliser.

Estimer le prix de mes travaux

Tafsquare map

Tafsquare vous aide à trouver une entreprise de rénovation de salles de bain près de chez vous !

Voir la liste des pros près de chez moi

Tafsquare guide des primes

Découvrez notre guide complet des primes à la rénovation

Télécharger

Ces articles pourraient vous intéresser

Carrelage pour salle de bain : comment choisir ?
Carrelage pour salle de bain : comment choisir ?

Cependant vous avez un large choix quant aux matériaux pour votre carrelage, vous pouvez opter pour, par exemple, le carrelage « céramique », le grès cérame, la pierre naturelle, l’ardoise ou encore pour la mosaïque pour la pose du carrelage dans votre...

Voir plus

Revêtement mural de salles de bain :  Les différentes possibilités
Revêtement mural de salles de bain : Les différentes possibilités

Les murs des salles de bains font partie intégrante de la rénovation de salles de bain et sont différents de ceux des autres pièces de la maison, puisque contrairement à la chambre ou à la cuisine, dans la salle de bain l’eau peut être projetée...

Voir plus

Type de douche pour salle de bain : Lequel choisir ?
Type de douche pour salle de bain : Lequel choisir ?

La rénovation de salle de bain doit être préparée dans le but de correspondre au mieux à votre profil. Il est important d’adapter vos douches à vos besoins. C’est pourquoi nous allons parler des différents types de douches existants...

Voir plus

Quel type de lavabo choisir ?
Quel type de lavabo choisir ?

Avec un petit ajustement créatif des styles de lavabos, des types d'installation, des accessoires et des choix d'armoires, vous pouvez transformer une salle de bain à l'étroit en une retraite plus agréable.

Voir plus

Quelle baignoire choisir ?
Quelle baignoire choisir ?

Pour vous aider dans la rénovation de votre salle de bain, plus de précisions sont nécessaires à apporter afin de vous aiguiller dans le choix de votre baignoire. Il est primordial de comprendre pourquoi une vous conviendrait mieux qu’une autre.

Voir plus

Quelle toilette choisir pour vous ?
Quelle toilette choisir pour vous ?

Sachez que différents types de sanitaires existent et que certains vous correspondraient mieux que d’autres selon leurs caractéristiques.

Voir plus

Pourquoi rénover sa salle de bain ?
Pourquoi rénover sa salle de bain ?

La rénovation d’une salle de bain présente de nombreux avantages : une valorisation plus importante du bien, une modernisation, une adaptation au futur, …

Voir plus

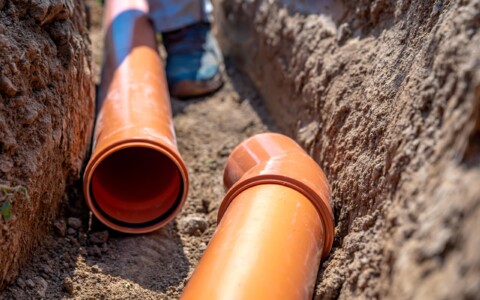

Égouttage et assainissement des eaux usées
